10KV隔离刀闸GW9高压隔离开关

1.海拔不超过1000m。
　　2.环境温度上限+40℃，下限为-25℃。
　　3.风速不超过35m/s。
　　4.地震烈度不超过8度。
　　5.安装场所应无频繁的剧烈震动。
　　6.安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质。

结构特征

编辑

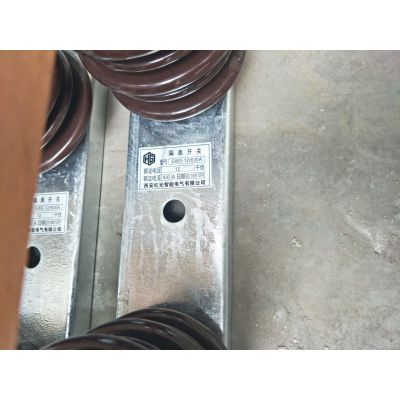

GW9-12户外高压隔离开关由底座，支柱绝缘子，导电部分，保险钩等部分组成，采用闸刀式结构分合闸达到电切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关所需要的接触压力。

1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以***检修人员和设备的安全。

2)根据运行需要，换接线路。

3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式刀闸后，节约占地面积的效果更为***。

1.在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身安全。

2.隔离开关不能带负荷操作：不能带额定负荷或大负荷操作，不能分、合负荷电流和短路电流，但是有灭弧室的可以带小负荷及空载线路操作。

3.一般送电操作时：先合隔离开关，后合断路器或负荷类开关； 断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

4.选用时和其它的电气设备没有什么两样，都得是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要。 隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点，以***检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关,
