| 是否进口：否 | 产地：四川成都 | 加工定制：否 |
| 品牌：四川曙辰 | 型号：EW11-12 | 产品名称：熔断器 |
| 适用范围：户外 | 订货号：595 | 货号：265 |
| 产品认证：***2000 | 是否跨境货源：否 |
绵阳RW1110KV高压熔断器RW11-12跌落式

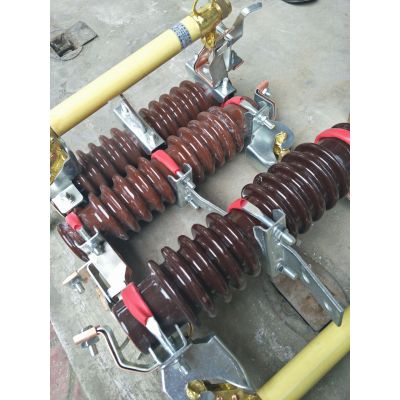

产品的外形见图15-7。
产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。熔丝管为复合材料，它不但具有较好的开断能力，且***有较高的机械强度。
产品借助安装板固定在安装架上。熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。
成都10KV高压熔断器RW11-12跌落式适用范围
1. 产品使用的环境条件：
(1) 环境温度不高于+40℃，不低于-40℃；
(2) 海拔高度不超过1000m；
(3) 风速不大于35m/s；
(4) 地震烈度不超过8级。
2. 产品不适用于下述场所：
(1) 有燃烧或爆炸危险场所；
(2) 有剧烈震动或冲击场所；
(3) 有导电、化学气体作用及严重污秽地区。
主要技术数据
本产品符合电工委员会IEC标准《高压熔断器》***部分：喷射式及类似熔断器出版物282-2有关规
成都10KV高压熔断器RW11-12跌落式
